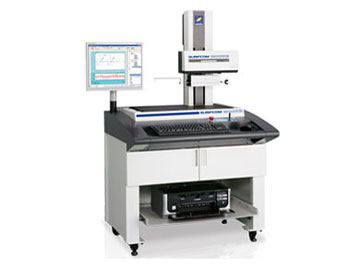

SURFCOM 1900DX3/SD3
SURFCOM 1900DX3
采用最新技术的线性马达 实现高速、低震动、高精确度的测量
传动部配备线性马达 (已取得专利)
- 透过线性马达传动，达成高精确度、高速移动。
- 降低振动量，高倍率下亦可稳定测量。
大幅提升生产力的高速测量
- 具备前所未有的惊人速度，粗度测量最快为 3mm/s，弯曲度测量最快为 20mm/s，移动速度为 60mm/s。
- 可透过教导、重现功能，自动处理从开始测量起至贴上数据产生检查结果表为止的连续流程，将测量效率提升为 5～10 倍 (和本公司既有机种相较)。
配备新开发的高性能小型检测器 (粗度)
- 配备可支援高倍率、大范围测量的精巧型全新开发检测器。
- 外径为 14mm，测量范围可达 1000μm，测量倍率可达到 50 万倍。
直逼上位机种的高精度类比检测器
- 具备可充分测量模具等精密零件的 1.9μm 测量精度 (测量范围 5mm)。
- 由于测量精度大幅提升，还可测量以往需使用上位机种才能测量的工件，大幅扩展设备用途。
轻松评估立体形状的零件
- 即使是难以用投影机或工具显微镜进行评估的立体零组件，本设备也能够在短时间内立即评估完成。
- 测量结果会直接记录在检查结果表上。
东京精密公司所创造的优秀功能 (粗度／轮廓)
- 自动判断要件功能 (AI 功能)
不须操作员指定，便能自动判断点、直线、圆等各要件。 - 尺寸显示功能
能够在测量图样上显示参数、几何偏差等的实际测量值。 - Auto Crowning 功能
可自动检测出工件的最大值或最小值。 - 计算点的重覆功能
针对具有重复形状的工件，只要分析出1个形状模式便能分析整体工件。 - 工件扫描功能
只要照着工件手动描绘一次，便能决定测量范围，不须再设定数值。是最适合测量细微形状的功能。 - 输入／输出功能
可透过输入／输出功能，将影像资料贴到测量结果上，或是将波形测量资料贴到市售的文字处理软体或试算表软体上。
高精度类比检测器
类比检测器内部构造单纯，可因应不同的测量范围提升分辨率。此外，只要降低测量力便能减少规头及工件之间的摩擦，即可取得忠实呈现的工件形状。而且抗冲击性亦强，能够取得稳定的测量数据。
可执行高倍率测量的粗度检测器
- 测量粗度时的测量范围可达 1000μm，能够评估细微轮廓或进行经初步校正处理后的测量作业。
- 能支援高精度加工零件的高倍率测量作业，测量倍率最高可达 50 万倍。
可加装高精度大范围混成式检测器 (选购)
- 粗度检测器及轮廓检测器已是 SURFCOM 1900DX3/SD3 的两项标准配备，但 1900DX3/SD3 还可再加装高精度大范围混成式检测器。
- 即使是具备多样化形状的工件，也能活用检测器的特征，有效率地执行测量。
※ 关于高精度大范围混成式检测器的详细内容，请参阅 SURFCOM 2000DX3/SD3 的页面说明。
